ADN動態扭矩測試儀系列：

一、應用范圍：

此系列傳感器是一種測量扭矩，轉速及機械功率的精密測量儀器。應用范圍廣，主要用于：

1、電動機，發動機，內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

4、可用于污水處理系統中的扭矩及功率的檢測；

5、可用于制造粘度計；

6、可用于過程工業和流程工業中。

二、轉矩測量基本原理

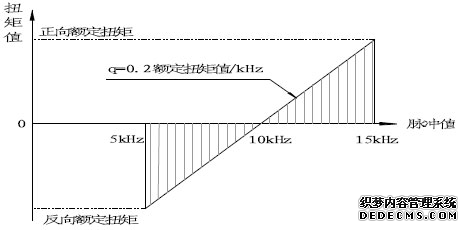

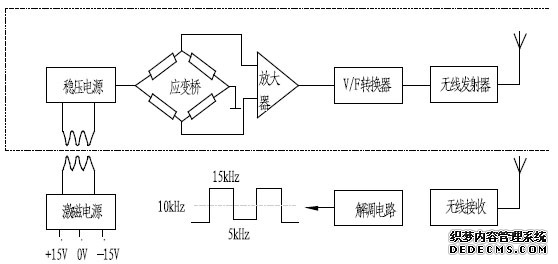

轉矩測量：采用應變片電測技術，在彈性軸上組成應變橋，向應變橋提供電源可測得該彈性軸受扭的電信號，將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。如圖所示：

三、轉速測量基本原理：

轉速測量：采用磁電碼盤的方法進行測量，每一磁電碼盤均有60-180(可選)個齒，軸帶動磁電碼盤每旋轉一周可產生60-180（可選）個脈沖，采樣時可以用測頻的方法，低速采樣時可以用測周期的方法測出準確的轉速。轉速測量可到15000rpm。本傳感器精度可達±0.1%～±0.5%(F·S)。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。

本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號。

四、產品特點：

1、信號輸出波形方波幅度可選5V/12V/15V/24V。

2、開機5分鐘即可進入工作狀態，勿需預熱過程。

3、檢測精度高、穩定性好、抗干擾性強。

4、不需反復調零即可連續測量正反扭矩。

5、體積小、重量輕、易于安裝。

6、傳感器可脫離二次儀表使用，只要按插座針號提供±15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。

五、主要性能及電氣指標：

六、儀表參數說明：
