瞬變電磁法TEM系列磁探頭

瞬變電磁法TEM系列磁探頭簡介

我公司長期從事瞬變電磁法磁探頭的研制，目前產品分兩大類。

①地面TEM磁探頭，型號為TEM-250K[包括TEM-250K(P)],TEM-70K;TEM-16K；TEM-7K共四種，解決不同深度的地質問題。

②井中三分量TEM磁探頭，型號為JZTEM-15K，安包括二個探頭，其一是測井中垂直分量HZ的JZTEM-15K（HZ）磁探頭，另一個是井中測水平分量Hy，Hx及探頭姿態（傾角與方位角）的JZTEM-15K（Hx，y）磁探頭?？蓪ふ艺伎字車途?span lang="EN-US" style="margin: 0px; border: 0px; padding: 0px; ">TEM異常。

上述各型號TEM磁探頭均可與國內外大部分瞬變電磁儀配套使用，例美國Zonge公司的GDP-32，加拿大鳳凰公司的V8等綜合電法儀，地科院物探所的IGGETEM-30瞬變電磁儀等。

一、地面TEM磁探頭：

現根據磁探頭的諧振頻率，由高到低分述如下。

¹/TEM-250K磁探頭：

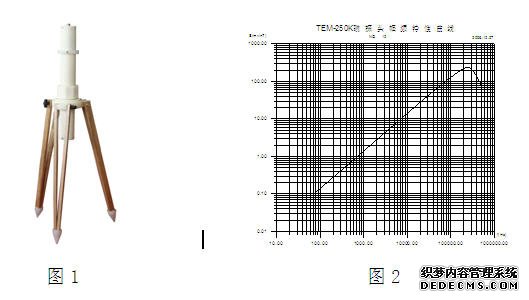

TEM-250K磁探頭是2001年底投產的，其諧振頻率為250KHZ，是TEM系列磁探頭中諧振頻率高的一種，它的有效面積為200ｍ^２，靈敏度大于１μν/ｍT.HZ（小于99KHz頻段），重約1.2kg,探頭直徑50mm，長415mm。由于其諧振頻率較高，適用于解決淺部地質問題，在礦產地質、水文地質和工程地質中均可應用。TEM-250K磁探頭具有靈敏度較高，線性好，噪聲低，重量輕等特點，是瞬變電磁法解決淺部地質問題的理想磁探頭。探頭外觀見圖1，幅頻特性曲線見圖2。

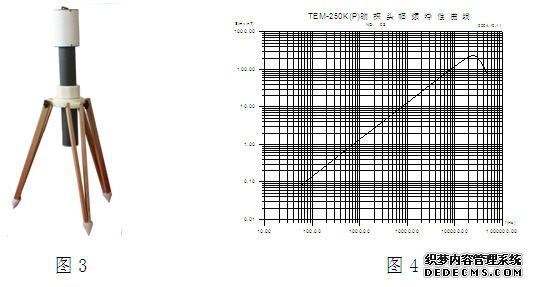

TEM—250K（P）探頭是在TEM-250K磁探頭的基礎上在探頭頂部增加屏蔽層，并將供電電池也放在探頭頂部，在坑道內使用時可減少目的層對面地層的影響，其主要性能與TEM—250K相同。探頭重約1.3kg，探頭全長500mm,探頭主體直徑50mm,長300mm，屏蔽筒直徑75mm，長200mm。外觀見圖3，幅頻特性曲線見圖4。

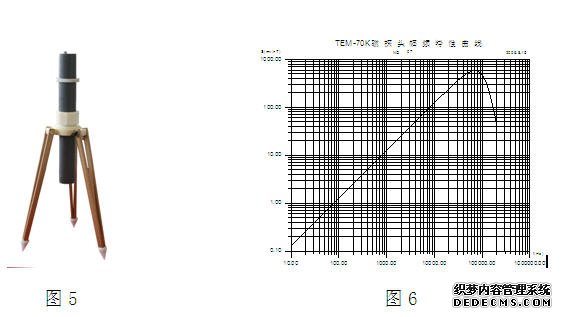

²/TEM-70K磁探頭是TEM系列磁探頭中常用的一種，2002年投產，其諧振頻率為70KHZ，其有效面積為2000ｍ^２，靈敏度大于10μν/nT.Hz(≤40KHZ頻段），重約１.3kg,直徑60mm，長510mm，由于其頻段適中，高低頻兼顧，適用于解決中、淺部地質問題，在礦產地質、水文地質和工程地質中均可應用，TEM-70K磁探頭具有靈敏度較高，線性好，輸出動態范圍大，重量輕等特點，是瞬變電磁法常用的磁探頭，其性價比較高。外觀見圖5，幅頻特性見圖6。

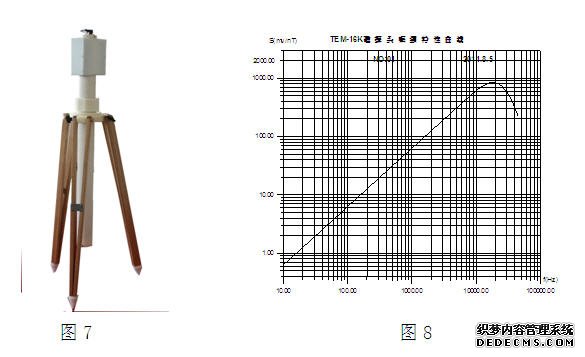

3，新型研制的TEM-16K磁探頭是TEM系列瞬變場磁探頭中諧振頻率較低的一種，2011年底投產，其諧振頻率為16KHZ，有效面積為(9900ｍ^２）,與美國GDP-32綜合電法儀配備的TEM/3磁探頭有效面積(9900ｍ^２）相同，靈敏度大于55μν/nT.Hz（ƒ≤10Kz頻段），重約２kg（帶電池），探頭全長880mm，主體直徑50mm，探頭前部電源及放大器盒140×93×55mm.TEM-16K磁探頭具有體積小，重量輕，靈敏度高，噪聲小，線性段長，雙端輸出，動態范圍大等特點，它采用特殊輸出電路，驅動能力特強，輸出電纜長達99米時信號失真很?。ㄒ姼奖恚谝巴庾鳂I(yè)搬站時，可以實現儀器不動，只移動探頭進行測量，這樣可以提率或?qū)崿F(xiàn)多個探頭同時在不同地點測量。TEM-16K探頭適用于解決中、深部地質問題，是瞬變電磁法尋找中、深部礦體的有力工具。外觀見圖7，幅頻特性見圖8。

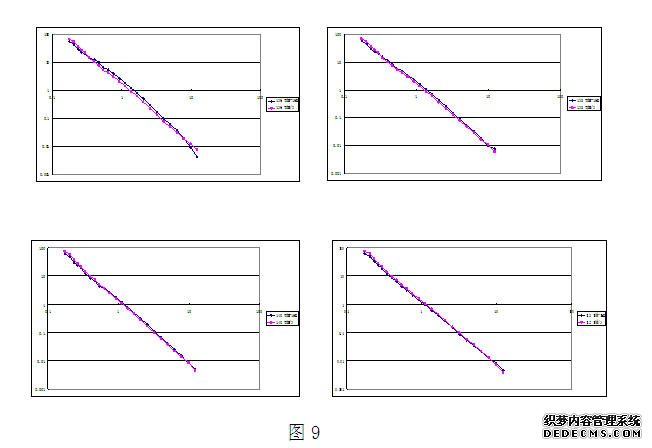

圖9是TEM-16K探頭與美國GDP-32綜合電法儀配備的TEM/3磁探頭在河北某地的對比資料，測量儀器為GDP-32，在同一條剖面上共測24個測點，圖9是136~142四個點的TEM曲線對比圖。（備有詳細資料，需要者請備U盤）。

TEM-16K磁探頭與美國GDP-32配的TEM/3磁探頭實測TEM曲線對比

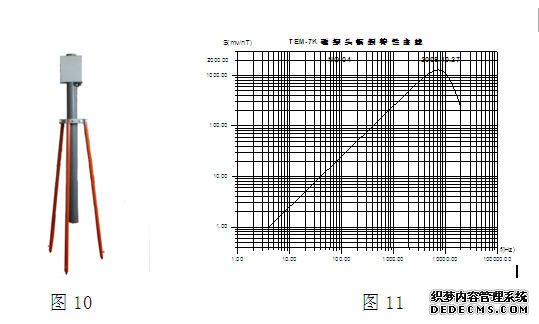

4，TEM-7K磁探頭是TEM系列瞬變場磁探頭中諧振頻率低的一種，2009年投產，其諧振頻率僅為7UH，有效面積達40000ｍ^２,靈敏度為220μν/ｍT.HZ（ƒ≤4 KZ），重量為4.2kg（帶電池），全長1mm,前部為為65mm×120mm方盒，后部為直徑60mmABS管，TEM-7K磁探頭具有靈敏度高，噪聲低，線性好，雙端輸出，適用于解決中、深部礦產地質、地?zé)岬?，是瞬變電磁法尋找深部礦體的有力工具。外觀見圖10，幅頻特性見圖11。

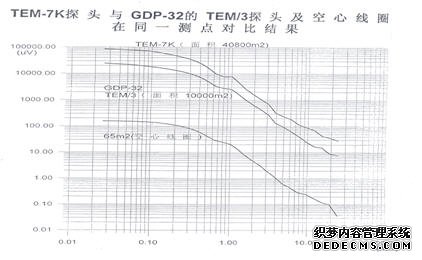

圖12是用GDP-32綜合電法儀在同一測點，用TEM-7K與GDP-32的TEM/3磁探頭的對比結果（如需原始測量數據，請備U盤）。

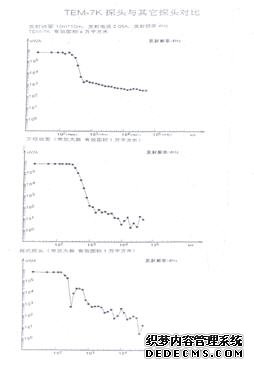

圖13是TEM-7K磁探頭與其它探頭的對比資料。

二、井中TEM三分量磁探頭JZTEM-15K：

井中TEM三分量磁探頭由兩個探頭組成，其一是測井中垂直分量Hz(井軸分量）探頭，型號為JZTEM-15K（HZ），分為990米型和2000米型2000米型兩種，其二是測井水平分量Hx，Hy探頭，同時測量井中探頭姿態（傾角與方位角），型號為JZTEM-15K (Hx,y ).井中水平探頭只有2000米型的一種。垂直分量探頭可單使用，也可與水平探頭聯合使用進行井中三分量TEM測量。

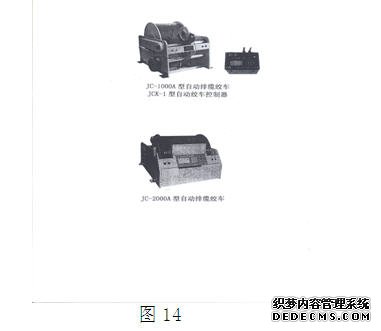

為了配合井中TEM測量，我公司專門設計手搖990米型絞車，體積長45×寬65×高75cm重量約55kg,外觀見圖14。并外協六芯聚胺酯測井電纜，直徑6.5mm,拉力300kg,長度大為2000米（需預訂）。

同時外協適用六芯聚胺酯測井電纜的自動排纜電動絞車（用Ac220V電源），有990米型和2000米型二種（需預訂）。

990米型自動排纜絞車，可配990米直徑6.5mm,拉力300kg的六芯聚胺酯測井電纜，具有自動/手動、恒速控制、點測/連測，深度校正功能。速度范圍：0~30米/分鐘。工作電源：交流220V±10%，50Hz，凈重110kg,體積：860mm×600mm×700mm（長×寬×高）。帶井口滑輪及連接井下儀的接頭。外觀見圖。

②2000米型自動排纜絞車，可配2000米直徑6.5mm，拉力300kg的六芯聚胺酯測井電纜，性能同990米型，凈重140kg(不含電纜），體積1020mm×700mm×550mm（長×寬×高）,外觀見圖。

1.JZTEM-15K（Hz）磁探頭是井中三分量TEM探頭中專門測量垂直分量（井軸分量）的探頭。它可以與水平探頭聯合使用，也可以單使用，占國內外各種TEM儀器配合可進行地-井瞬變電磁法測量，以便檢查或發現鉆孔未打到的旁側異?；蚓桩惓?。測量井深分990米和2000米二種（990米探頭2011年已小量）。990米的井中探頭已進行過15Mpa打壓試驗，2000米的井中探頭已進行過30Mpa，溫度85º的打壓試驗，探頭外徑為38mm，適用于一般小口徑鉆孔。

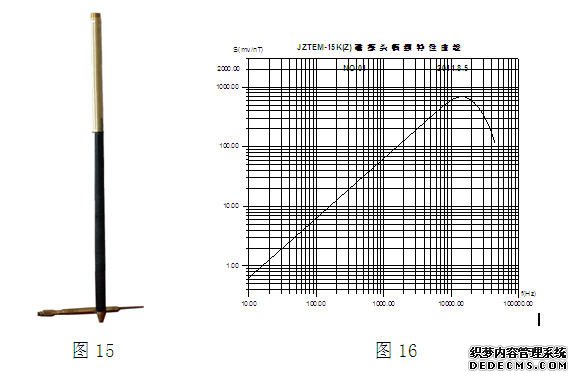

JZTEM-15K(Hz)井中垂直分量Hz磁探頭的諧振頻率為15KHz,有效面積為9900ｍ^２,重量5kg,直徑38mm，長1640mm（不包括連接電纜通用接頭）。該磁探頭具有靈敏度高，噪聲小，線性段長，雙端輸出，驅動能力強等特點，是瞬變電磁法發現井中旁測異常和井底異常的有力手段，拓寬了瞬變電磁法的應用范圍，是解決較復雜地質問題的有力工具。，外觀見圖15幅頻特性見圖16。
