KXP-2E型遙控?cái)?shù)字測斜儀

一． 產品用途和特點

本儀器在KXP－2D數字測斜儀的基礎上增加遙控功能、無需定時、隨時測量和大容量儲存等功能。

本儀器是為滿足非磁性區域?qū)こ蹄@孔、勘探鉆孔、定向鉆孔等施工時進行測斜與定向控制而設計的定點測量的數字羅盤測斜儀，可測量鉆孔頂角、方位角，應用于工程、水文、油田、煤田、地質等測井領域。

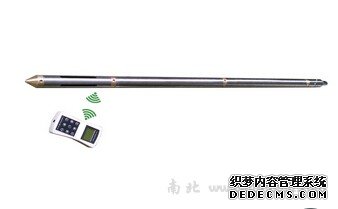

儀器由測斜探管和手持控制器組成，設計為便攜式；測斜探管集成傳感器、供電、數字采集、存儲、計算、傳輸功能，手持控制器具有設定、測量、傳輸、儲存、數據整理功能為一體，以定點方式測量鉆孔頂角、方位角，儀器操作簡單、適合于野外作業使用。

二、主要性能指標

1、測斜深度： ≤1500米

2、參數參量范圍與精度

頂角測量范圍： 0~50°

頂角測量誤差： ≤0.1°

方位角測量范圍：0~360°

≤5.0°（當頂角1~3°時）

≤3.0°（當頂角3~50°）

3、測斜探管外徑： Φ40 mm×1270mm

4、重量：

5、手持控制器外型尺寸：78 mm×155 mm×38mm

6、使用環境溫度

測斜探管： 0℃~75℃

手持控制器： -5℃~50℃

7、耐壓： ≥20MPa

8、電源： 井下儀器和手持控制器均內置鋰電池。

9、測量方式： 無需事先設定，井下儀器到位即可測量，可存儲約250組測點數據或1200個測點數據。

10、數據傳輸： 無線傳輸，遙控距離在5米以內，smart開關，無需打開探管即可正常工作。
