JTL-40FR型無線高精度陀螺測斜儀

一、概述

　　JTL-40FR型高精度陀螺測斜儀是采用高精度光纖陀螺的新型測斜儀器，是針對磁性礦區及鐵套管中測量鉆孔斜度和方位而專門設計的新型高精度數字鉆孔測斜儀，用于磁性礦區及鐵套管或定向孔的頂角和方位角的高精度測量，同時準確地測量鉆孔深度；廣泛應用于冶金、工程、水文、油田、煤田、地質等鉆孔測井領域。

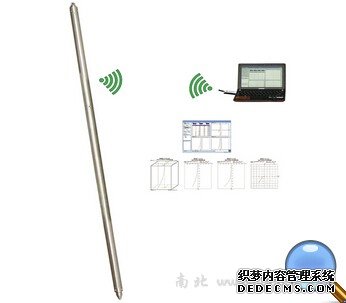

儀器集傳感器、供電、數定處理、以單/多點方式完成鉆孔頂角、方位角的測量；無需電纜，徹底擺脫笨大的絞車、電纜的運輸煩惱，操作及其輕便。儀器由井下測控管、筆記本電腦、無線接收器、充電器等組成，設計為便攜式；配有軟件可顯示鉆孔測斜數據表，繪制鉆孔平面、剖面、側面投影圖和空間軌跡圖，并可連接打印機打印。

二、主要特點

1．儀器拋棄了傳統的長電纜連接地面儀器的測量方式，采用地面無線設定測量參數；無纜測量、數據貯存在井下測量控管中；返回地面后通過無線方式由計算機讀出測量數據，并處理出圖的工作方式。徹底擺脫了電纜、絞車的運輸問題。

2.采用高精度的光纖陀螺作為方位角測量元件，體積小、壽命長、抗沖擊和振動、零點漂移小。是磁性礦地區和鐵套管的鉆孔中測量方位角理想的定向傳感器，即避免了動力調諧陀螺的缺點（抗沖擊能力極差、零點漂移大、使用壽命短、結構復雜、價格高等）又完善了動力調諧陀螺的優點。

3．采用加速度計作為測角傳感器，精度高、穩定性好、抗沖擊和振動性能強。

4．應用數字信號處理進行測量系統的優化，準確測量頂角和方位角，使測量結果達到高精度的要求；應用動態補償技術消除陀螺儀的零點漂移，實現零漂移高精度測量。

5. 不需要地面定向，可以隨時放入鉆孔測量真北方位角，省時省力，保證測量精度。

6．采用新型高速高精度A/D轉換器作為測斜探管的數據采集系統，實現高精度數據采集。

三、主要技術指標

1．參數參量范圍與誤差

頂角測量范圍： 0~50(60)

頂角測量誤差： 0.2

方位角測量范圍：0~360

測量誤差： <2.0

2. 測量方式： 定點測量

3．存儲數據量：990組數據

4. 無線通訊距離：≥10m

5. 電量： 一次充電可測量80個點的數據

6．測斜探管： 外型尺寸 Φ40×1500 (mm)

7．適應鉆孔范圍：孔徑≥Φ45 （mm）；深度≤1500（m）

8. 工作環境：溫度 -10C～50C；相對濕度 ≤ 85%
