1．工作原理

　　GXH—3011N紅外線氣體分析儀屬于不分光（NDIR）紅外線氣體分析儀器，其工作原理是基于目標氣體對紅外線具有選擇性吸收，其吸收程度取決于被測氣體的濃度。該分析儀器能同時分析一種或多種氣體成份。

2．應用范圍

　　GXH—3011N紅線氣體分析儀用于在線連續分析CO、CO₂、CH₄等一種或多種氣體的測量。產品廣泛應用于化工、化肥、石油、冶金、鋼鐵、焦碳、電廠、水泥、陶瓷等工業過程控制，也可用于大氣溫室氣體觀測、大氣污染源排放監測和CO₂地質封存監測，以及農業、衛生和大專院校等科研領域。

3．技術指標

l測量范圍：0~（或根據用戶要求訂制）

小范圍：CO（0~50）×10^-6；CO₂（0~99）×10^-6；CH₄（0~300）×10^-6

線性誤差：≤±2% F.S

重 復 性： ≤1% F.S

零點漂移：≤±2% F.S /72h

跨度漂移：≤±2% F.S /72h

響應時間：T0~T90≤15S（樣氣進入儀器入口起）

功 率：≤120W

電 源：220vAC±1% 50Hz±1%

重 量：約10Kg

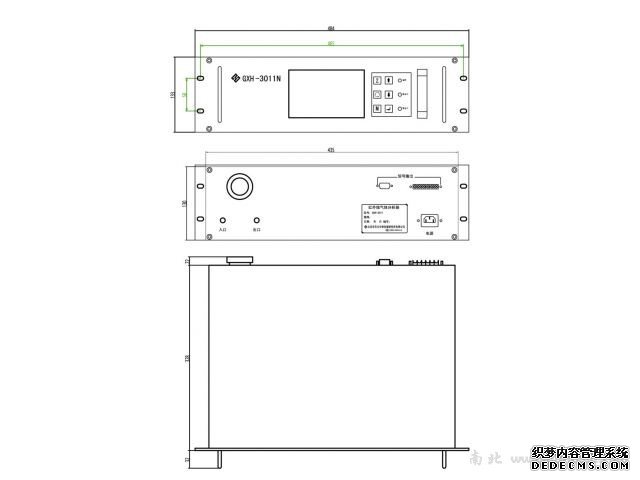

4.安裝尺寸圖

5． 特點

1）．標準19”機箱，能安裝在成套設備中

2）．儀器采用單光源，工藝精湛，分析精度高，穩定性好

3）．采用彩色LED大屏幕顯示，全功能菜單設置及觸摸式按鈕

4）．標準RS232數字通訊接口，可直接與電腦或DCS連接

5）．自動報警系統和數據存儲，配數據處理軟件

6）．輸出為同步、隔離的（0/2/4～20）mA及（0/0.5/1～5）V信號可選

7）．可根據用戶需要增加O₂、H₂分析和溫度、濕度測量功能

6．工作環境

環境溫度：（5~45）℃，避免陽光直射

環境濕度：≤80%RH

環境氣體：無強烈腐蝕性氣體

環境風速：≤0.5m/s，確保儀器周圍空氣流通

安裝環境：水平安裝，避免震動

電源要求：避免與具有電磁感應特性的大功率設備（如大功率電機、高頻電爐等）共用同一電源

7．訂貨說明

為了有效訂購儀器，請寫明下列內容：

1）．儀器量程范圍、信號輸出形式和儀器其它要求

2）．被測氣體濃度變化范圍

3）．背景氣體成分及濃度

4）．所需其它配件（如：預處理、電腦、記錄儀等）
