XG-I懸掛式波速測井儀

儀器簡價

XG－I懸掛式波速測井儀是一套高分辨率、數字化的測井儀器，具有分時采樣，迭加、濾波、信號增強、抑制噪聲以及現場實時計算、顯示實測波形和測試結果等功能。

XG—I懸掛式波速測井儀主要由主機、井中懸掛式探頭及連接電纜、信號電纜、觸發電纜等組成。井中懸掛式探頭主要由全密封電磁式激振源、兩個的全密封檢波器及高強度連接軟管等組成。

儀器測試技術符合《巖土工程勘察規范》GB50021—2001和《建筑抗震設計規范》GB50011—2010中的有關規定。

方法原理

在鉆孔中以井液作為耦合劑，用電磁震源垂直于井壁作用一瞬時沖擊力，就在井壁地層中產生兩種類型質點振動，一種是質點振動方向垂直于井壁，沿井壁方向傳播，稱為S波（剪切波，橫波）；另一種是質點振動方向與傳播方向相同稱為P波（壓縮波，縱波）。

檢波器接收S波的振動信號并轉換成電信號，然后傳輸?shù)接?jì)算機，計算機對信號進行數據處理后采用兩道互相關分析方法，自動計算S波在兩道檢波器間傳播的時間差，從而計算出兩道間的S波傳播速度。

應用范圍

1、為抗震設計提供參數：劃分場地土類型和場地類別，判別地基土液化，研究地基的振動特性等。

2、對地層進行劃分，并確定地基的持力層。

3、研究土的工程性質。

4、地脈動測試和振動監測。

檢波器主要技術指標

＊懸掛式檢波器：固有頻率60Hz；＊靈敏度：30V/m/s；＊貼壁式檢波器：固有頻率38Hz；＊靈敏度：30V/m/s。

地脈動檢波器主要技術指標

*頻帶0.5-99Hz；

*靈敏度：990mv/mm/s

主機主要技術指標

＊通道數：1至3道可選；

＊采樣間隔：0.003ms－10ms；＊采樣點數：512－16384；

＊各道時間一致性：≤1個采樣間隔；

＊各道振幅一致性：<3%；＊頻率范圍：1－990Hz；＊前放增益：18－60dB；＊A/D轉換精度：14位；＊輸入阻抗：≤10kΩ；＊觸發方式：脈沖、通斷；＊延時：0－0ms可選。

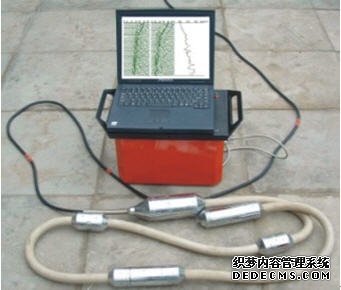

儀器主要配置

*主機

*井中懸掛式探頭

*連接電纜

*充電器

*傳輸線

*光盤

*筆記本電腦(可選件)

*地脈動傳感器（可選件）

工作原理

準備工作：儀器、計算機充電，儀器試工作，材料、工具準備。

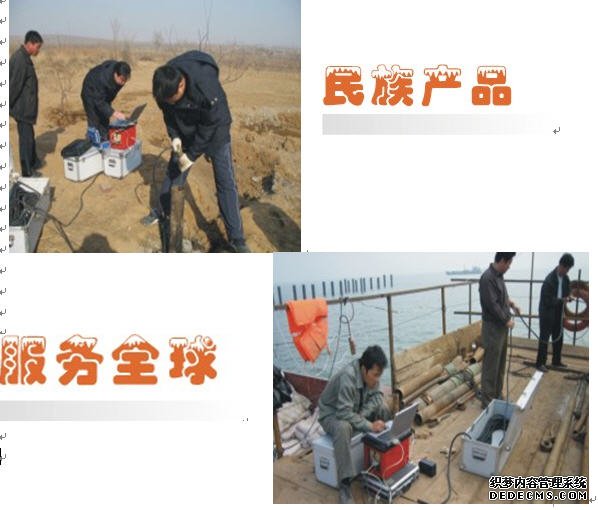

到達現場后，向現場勘察人員了解有關資料，如建設單位、勘察單位、工程名稱、鉆孔編號、鉆孔深度、鉆孔地質情況、有無軟弱夾層（易縮徑）等，并盡可能收集鉆孔柱狀圖，對收集到的資料應予記錄。

現場準備：孔中注滿水，清理場地，選好測試位置；連接好儀器、計算機、井中電纜觸發端；打開主機、計算機，執行“波速測井程序”，把電纜信號輸入端連接到主機上，測試儀器噪聲；

把電纜勻速放至孔底，在下放過程中應注意有無遲滯現象，了解縮徑情況、記住縮徑位置。

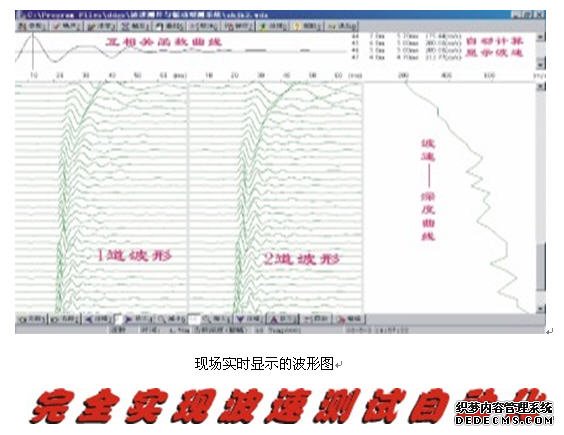

測試工作開始，鼠標點擊“觸發”，按“激發”按鈕，察看采集到的波形，確認無誤后，電纜上提1m，待電纜穩定后，繼續測試。在有軟土夾層時應加快測試工作，避免縮徑引起探頭卡堵。測試至上部時，若孔中無水，則應注滿水后再測試。

測試工作結束，保存文件。

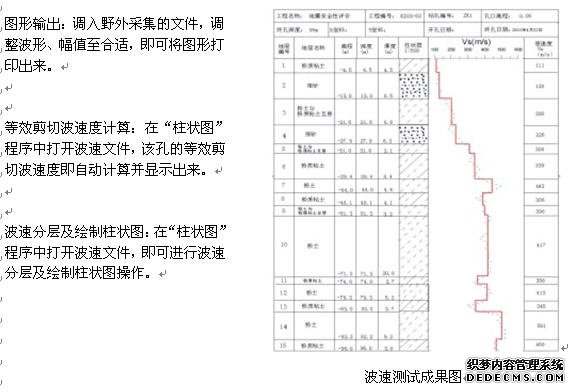

輸出成果：
