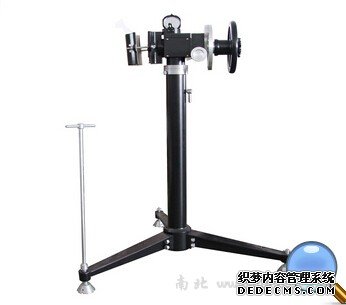

JJG—3型測斜儀校驗臺

JJG-3型測斜儀校驗臺是根據地質礦產行業標準DZ 0023《測斜儀校驗臺通用技術條件》所規定的要求設計制造的，是本公司JJG-2型測斜儀校驗臺的升產品，頂角的測量精度大大提高，特別適用于頂角高精度測量的需求。

本儀器適用于對各類測斜儀器作地面校驗和驗收，以測定或檢查測斜儀頂角和方位角的測量精度。

一、主要技術特點

1、頂角的測量范圍為 0°~90°，測量精度可達1.8′，是目前國內頂角測量精度高的校驗臺。

2、具有頂角微調裝置，可方便地調整頂角的位置。

3、儀器的零件、緊固件、器件、部件等全部采用無磁材料制成。

4、儀器制作精良，檢測精度高，完全符合技術指標規定的要求。

5、夾持直徑為Φ62㎜～Φ76㎜，使用夾塊，可適用于各種直徑的測斜儀器的校驗。

二、主要技術指標和參數

1、頂角

（1）測量范圍： 0°~90°；

（2）測量精度： 1.8′；

（3）角度盤刻度分度： 1°；

（4）刻度誤差： 不大于1.8′；

（5）游標讀數： 1.2′。

2、方位角

（1）測量范圍： 0°~360°；

（2）測量精度： 12′；

（3）度盤刻度分度： 1°；

（4）刻度誤差： 不大于3′；

（5）游標讀數： 12′。

3、水準泡靈敏度： 30″∕2ｍｍ。

4、夾持直徑： 校驗臺能夾持測斜儀的直徑為Φ62～Φ76毫米。

5、不垂直度誤差： 校驗臺水平軸、垂直軸與夾具中心的不垂直度誤差不超過12＇。

6、外形： 直徑1公尺、高1.18公尺。
