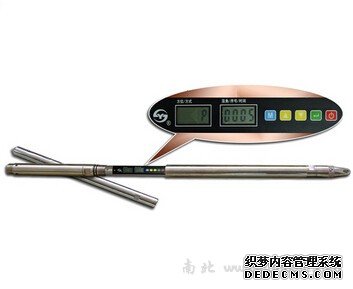

KXP-2D2型數字羅盤測斜儀（三維投影）

KXP-2D2型數字羅盤測斜儀是為滿足非磁性區域對工程鉆孔、勘探鉆孔、定向鉆孔等施工時進行測斜與定向控制而設計制造的。本儀器集傳感器、供電、數字處理等多個單元，以單點/多點方式完成鉆孔的頂角和方位角的測量，無需電纜、無機械運動部件，性能可靠，性價比高。本儀器可廣泛應用于工程、水文、油田、煤田、地質等領域孔徑大于40毫米的鉆井頂角和方位角的測量。

一、主要技術特點

1、本儀器的大特點是提供自主研發的配套軟件，與計算機通訊后可實現三維投影圖及空間軌跡圖的顯示和打印，方便用戶讀圖、判圖，或作進一步的分析和研究。

2、采用高精度的24位A/D、重力加速度計和三維磁阻傳感器，測量數據可靠，精度高。

3、應用數字定時和數字存儲技術，一次下井多可測量99個點，并可保存990個測點的測量數據。

4、采用抗震設計，儀器的抗震能力強，綜合性能性指標大大超過現有機械式羅盤測斜儀器。

低價格、高精度、無電纜、新型測斜技術研究結晶。

二、主要技術指標和參數

1、測斜深度： ≤1500米；

2、測量范圍與誤差：

頂角測量范圍： 0～50， 測量誤差: 0.2；

方位角測量范圍： 0～360；

頂角1～3時， 測量誤差: 5.0；

頂角3～50時，測量誤差: 3.0；

3、測量方式： 定點測量；

4、測量延時時間： (1～180)分鐘可調；

5、測點時間間隔： (1～60)分鐘可調和；

6、測點數： (1～99)個；

7、可存數據組： 99組（測點總存儲數990個）；

8、工作電源： 內置鋰電池供電，一次充電可連續工作32小時（新電池）；

9、測斜探管外型： Φ40mm×1320mm；

10、環境溫度： 0℃～55℃。
