砌體砂漿強度點荷儀

能在現場或試驗室直接測試,不影響墻體受力性能

具有檢測容易,操作方便,所需時間短,測試準確度高。




使用方法：

1、儀器使用前,先將傳感器與數字峰值顯示儀的連線接好,然后接通電源，將顯示器上電源開關打開,此時“加荷”指示燈亮,觀察顯示器上的數字是否為零，若不為零應按“置零”鍵, 使其清零.
2、按下“峰值” 鍵,峰值指示燈亮,此時可以加荷,當試件破壞時顯示器顯示的示值為此試件的大強度值,單位為N.當做下一個試件時需按下“峰值”鍵使加荷指示燈亮,上一個試驗數據消除,若顯示儀顯示的數值為零(顯示儀有較小數值飄移屬正常現象)再按下“峰值” 鍵使“峰值”指示燈亮,此時可加荷做下一個試驗,若顯示儀顯示數值較大在“加荷”燈亮狀態下按“置零”鍵使其清零.每次試驗均需重復上述程序,但峰值指示燈不亮時顯示儀沒有峰值保護功能,顯示數值會隨著卸荷而自動消除.

將每個測點處剝離出的砂漿大片加工成(或選取)符合下列要求的試件:厚度 5-20mm,預估作用半徑15-25mm,大面應平整,但其邊緣不要求非常規則.

4、在砂漿試件上畫出作用點,用卡尺測其厚度t,至0.1 mm.

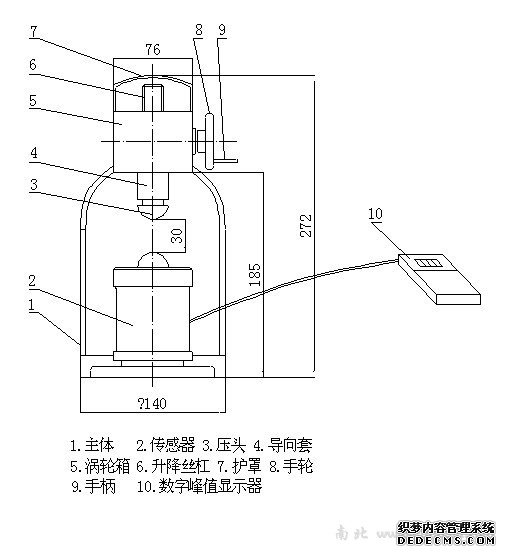

5、將砂漿試樣放置在下加載頭上,上、下加載頭對準預先畫好的作用點,用手順時針慢慢轉動點荷儀的手柄,通過蝸輪、蝸桿傳動使升降絲杠向下移動,當加載頭頂住砂漿試樣時就產生了壓力荷載,然后緩慢均勻的施加荷載,至試件破壞,此時停止加荷.

6、記錄下峰值顯示儀讀數后,代入公式,計算強度,點荷儀顯示儀的讀數單位為N.

7、將破壞后的試件拼接成原樣,量測荷載實
