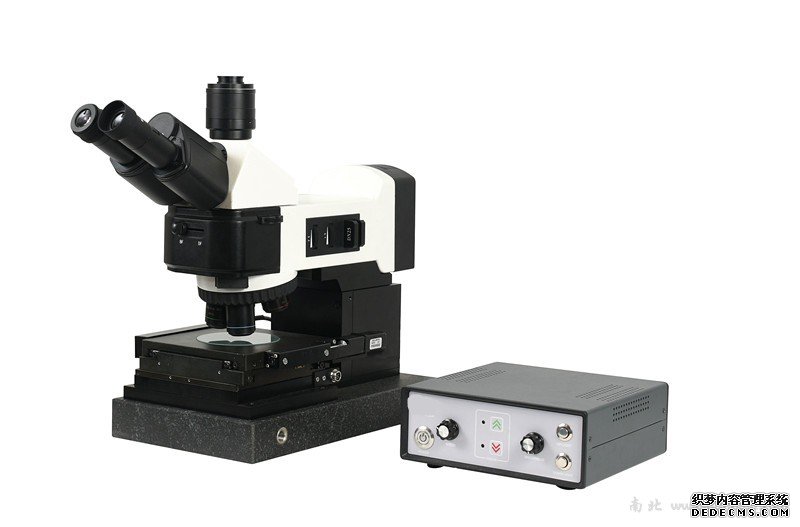

FM-JX200A透反射高清金相顯微鏡

2021-08-27 18:15:45 162

產品摘要

南北儀器是FM-JX200A透反射高清金相顯微鏡產品的供應商,提供FM-JX200A透反射高清金相顯微鏡全套產品的價格,參數,價錢,報價,品牌等資料,歡迎來電咨詢優惠價錢,南北儀器品質提供

透反射高清金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的，作為高金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測。

透反射高清金相顯微鏡采用了落射和透射兩種照明型式，在落射照明下可進行明暗場觀察和DIC觀察、偏光觀察。在透射光下作明場觀察。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學的設計，使您在工作中感到舒適和放松。

一、透反射高清金相顯微鏡的應用

作為高金相顯微鏡使用，可用來鑒別和分析各種金屬和合金的組織結構，

廣泛應用在工廠或?qū)嶒?yàn)室進行鑄件質量的鑒定、原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。

還可應用：半導體檢測、電路封裝、電路基板、陶瓷部件、精密模具等檢驗與測量。

二、性和創新性

⑴ 高清相位模塊

⑵ 多層鍍膜元件

⑶ 高亮度LED照明

三、主要技術指標

名稱	參數
光學系統	無限遠光學系統，鏡筒透鏡f=200mm

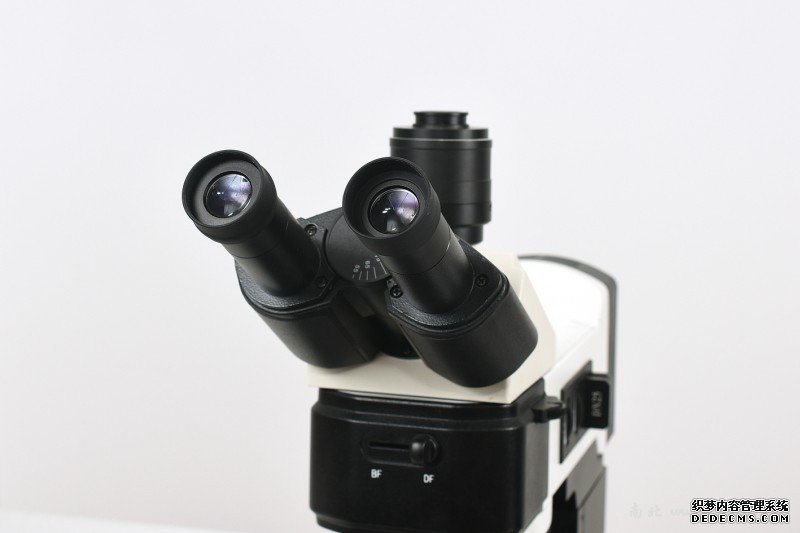

觀察鏡筒	三目鏡筒（帶有0.3XCCD適配鏡）
目鏡	1.超寬視場平場目鏡WF10X/26mm 2. WF10X/22mm，帶0.1mm十字分劃板
物鏡	超長工作距離平場無限遠明/暗場物鏡：5X/NA0.20(W.D=14.47mm)、10X/NA0.25(W.D=16.0mm)、20X/NA0.40(W.D=10.5mm)、50X/NA0.55(W.D=5.1mm)
物鏡轉換器	帶DIC插孔的大四孔轉換器
載物臺	精密測量平臺，移動范圍50X50，精度3u+L/25
濾色片	濾色片（綠、藍、中性）
調焦	電動調焦
光源	透射照明：LED燈5W,寬電壓AC85V—260V,亮度連續可調 反射照明：科勒照明鹵素?zé)?span>12V50W,寬電壓AC85V—260V,亮度連續可調,帶孔徑光闌和視場光闌
偏光裝置	檢偏鏡可360度旋轉。起偏鏡、檢偏鏡均可移出光路
檢測工具	標準標尺：0.01mm測微尺
選購件	1、帶測量功能的專業金相圖像分析軟件 2、微分干涉（DIC）裝置 3、超長工作距離平場無限遠明/暗場物鏡：80X/0.75(W.D=4.0mm)、99X/0.80(W.D=3.0mm) 4、300萬像素、500萬像素、萬像素、990萬像素CMOS 5、數顯光柵尺 6、旋轉工作臺
