SZ680體式顯微鏡
148
產品摘要
- 南北儀器是SZ680體式顯微鏡產品的供應商,提供SZ680體式顯微鏡全套產品的價格,參數,價錢,報價,品牌等資料,歡迎來電咨詢優惠價錢,南北儀器品質提供
人機工程學設計

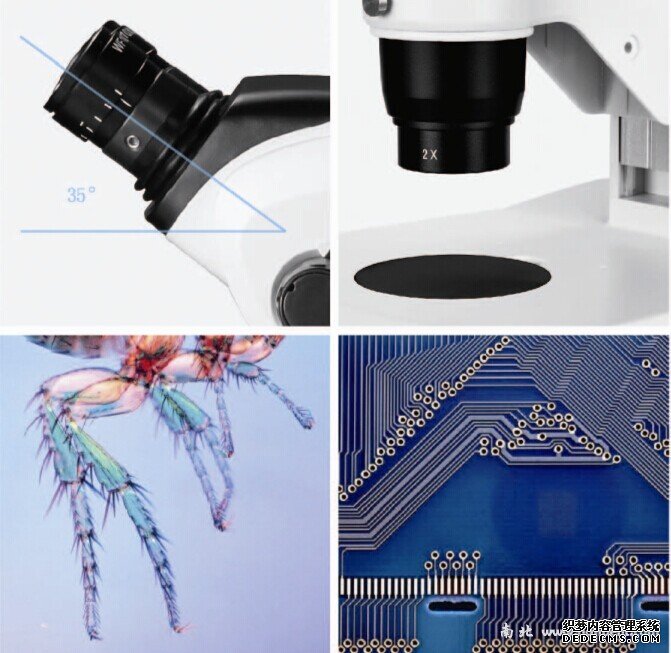

lSZ680、690、780系列產品采用35°觀察角，利于長期坐姿觀察
lSZ650、SZ690系列產品采用40°、60°兩種觀察角機型，60°觀察角機型專門用于IC引線球焊機、邦定機等專業設備的配套

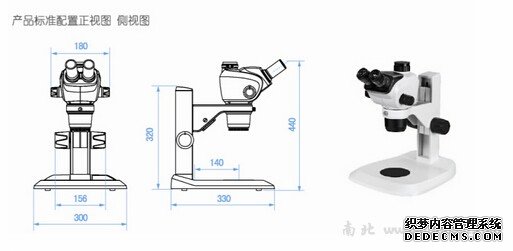

l330mm×300mm大底座，高穩定件、適合各種標本解剖
優異的光學、結構設計
l整機采用格臨諾式結構體系，整體內藏式轉軸變倍機構
l左右光路全瞳距范圍無像傾斜，長時間觀察無眩暈感（號：201320807245.0）
l左右光路12°體視角，立體視覺感強烈大視野、高變倍比
精良的制造工藝與品質
l光學系統高分辨率、大景深范圍；色彩還原逼真、對比度銳利
l操作人員手感舒適（高精度機械制造、精密裝配工藝）
l材質高端穩定（PC樹脂外殼，鋁合金、銅合金結構零件、奧氏體不銹鋼傳動零件）
水準的產品造型設計
l外觀造型優雅，風范
l大空艙式一體化主機外觀設計，操作部件風格,手感宜人
產品系列配置齊全、功能完備

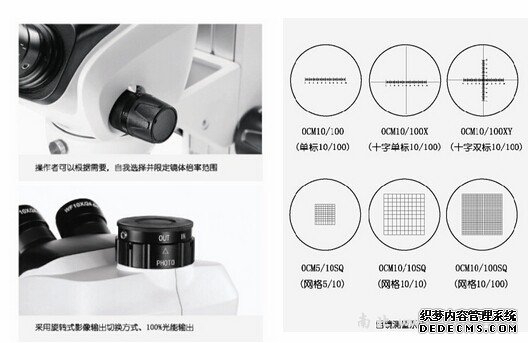

l各型影像輸出接口，內置數碼影像機型
lLED、鹵素?zé)?、冷光源等系列照明裝置（85V-265V寬電壓輸入)
l各型專業用途支架和操作配件
|
產品系列 |
SZ650 |
SZ680 |
SZ690 |
SZ780 |
|
物鏡變倍比范圍 |
0.7X-4.5X |
0.68X-4.7X |
0.68X-4.7X |
0.66X-5.1X |
|
變倍比 |
1:6.5 |
1:6.8 |
1:6.8 |
1:7.8 |
|
像方視場直徑 |
Φ22 |
Φ23 |
Φ22 |
Φ24 |
|
前工作距離 |
110 |
110 |
110 |
110 |
|
體視角 |
12° |
12° |
12° |
12° |
|
觀察角 |
40°、60° |
35° |
35° |
35° |
|
眼瞳距范圍 |
50-75 |
50-75 |
50-75 |
50-75 |
|
攝影攝像輸出分光比 |
無配置 |
|||
|
導軌支架對焦行程 |
80 |
|||
|
立柱支架對焦行程 |
115 |
|
SZ680系列產品光學性能參數表(0.68x-4.7x) |
||||||
|
附加物鏡 工作距離 |
0.5X 189mm |
0.75X 122mm |
1X(內置） 115mm |
1.5X 42mm |
2X 36mm |
|
|
10X目鏡 Φ23mm |
放大倍率視場直徑 |
3.4-23.5 67.65-9.79 |
5.1-35.25 45.09-6.52 |
6.8-47 33.82-1.89 |
10.2-70.5 22.53-3.26 |
13.6-94 16.91-2.46 |
|
15X目鏡 Φ16mm |
放大倍率視場直徑 |
5.1-35.25 47.06-6.81 |
7.65-52.88 31.37-4.53 |
10.2-70.5 23.53-3.40 |
15.3-105.8 15.69-2.27 |
20.4-141 11.76-1.70 |
|
20X目鏡 Φ12mm |
放大倍率視場直徑 |
6.8-47 35.294-5.11 |
10.2-70.5 23.53-3.40 |
13.6-94 17.65-2.55 |
20.4-141 11.76-1.70 |
27.2-188 8.82-1.28 |
|
SZ780系列產品光學性能參數表(0.66-5.1x) |
||||||
|
附加物鏡 工作距離 |
0.5X 189mm |
0.75X 122mm |
1X(內置） 115mm |
1.5X 42mm |
2X 36mm |
|
|
10X目鏡 Φ24mm |
放大倍率視場直徑 |
3.3-25.5 72.73-9.41 |
4.95-38.25 48.48-6.27 |
6.6-51 36.36-4.71 |
9.9-76.5 24.24-3.14 |
13.2-102 18.18-2.35 |
|
15X目鏡 Φ16mm |
放大倍率視場直徑 |
4.95-38.25 48.46-6.27 |
7.43-57.38 32.32-4.18 |
9.9-76.5 24.24-3.14 |
14.85-114.75 16.16-2.09 |
19.8-153 12.12-1.57 |
|
20X目鏡 Φ12mm |
放大倍率視場直徑 |
6.6--51 36.36-4.71 |
9.9-76.5 24.24-3.14 |
13.2-102 18.18-2.35 |
19.8-153 12.12-1.57 |
26.4-204 9.09-1.18 |

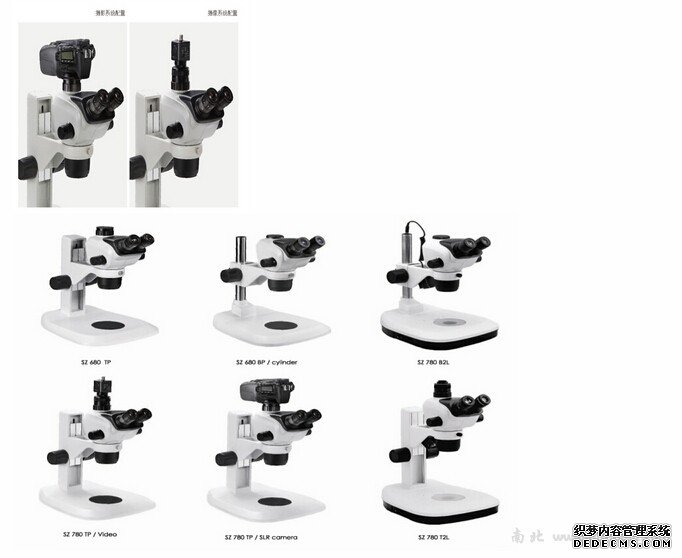

全系列產品列表
|
產品系列 |
SZ650 |
SZ680 |
SZ690 |
SZ780 |
|
WF10X目鏡 |
●● |
－ |
●● |
－ |
|
H-WF10X目鏡 |
－ |
●● |
－ |
●● |
|
WF15X目鏡 |
○○ |
－ |
○○ |
－ |
|
H-WF15X目鏡 |
－ |
○○ |
－ |
○○ |
|
WF20X目鏡 |
○○ |
－ |
○○ |
－ |
|
H-WF20X目鏡 |
－ |
○○ |
－ |
○○ |
|
0.5X消色差附加物鏡 |
○ |
○ |
○ |
○ |
|
0.75X消色差附加物鏡 |
○ |
○ |
○ |
○ |
|
1.5X消色差附加物鏡 |
○ |
○ |
○ |
○ |
|
2.0X消色差附加物鏡 |
○ |
○ |
○ |
○ |
|
0.5X平場消色差附加物鏡 |
－ |
○ |
－ |
○ |
|
2.0X平聲消色差附加物鏡 |
－ |
○ |
－ |
○ |
|
影攝像輸出功能 |
－ |
○ |
－ |
○ |
