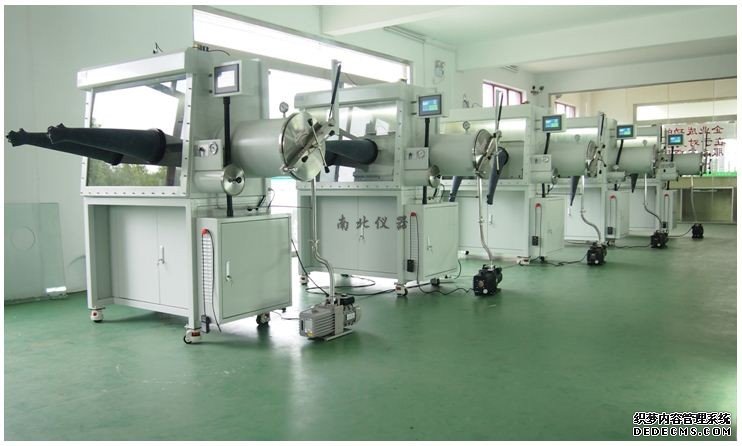

CSDX循環凈化真空手套箱

208

產品摘要

  • 南北儀器是CSDX循環凈化真空手套箱產品的供應商,提供CSDX循環凈化真空手套箱全套產品的價格,參數,價錢,報價,品牌等資料,歡迎來電咨詢優惠價錢,南北儀器品質提供



咨詢?cè)诰€客服詢價

CSDX惰性氣體手套箱為模塊化結構,方便組合,可直接集成與實驗室儀器、真空鍍膜、自動生產線等設備。手套箱系統主要分為研發型(單體式)和生產型(組合式),根據不同的使用場所選擇不同規格的手套箱,產品廣泛應用于大專院校、科研院所、鋰電池生產、電子、納米、陶瓷、超導材料、生物、化學工業及電子生物醫藥、有機發光行業、焊接、核工業等領域;水、氧1PPM。

手套箱介紹:

CSDX惰性氣體手套箱由手套箱體、工作氣體、氣體凈化系統和氣體再生系統四大部分組成,其中氣體凈化系統又分為凈化單元、循環單元和冷卻器三部分。手套箱內的氣氛在外置循環泵的作用下,經出口過慮器、凈化單元、冷卻器、入口過慮器再進入箱體,后達到要求的水氧指標。

手套箱概述:

●采用國內新型技術,箱體為不銹鋼材料,主要部件為進口件。

●循環凈化系統除水除氧速度快,水、氧含量可控制在1ppm以下。

●可供用戶選擇的規格型號多,從適合研發的單凈化柱單工位到大規模生產用的雙凈化柱12工位,并且可以按照用戶要求訂做

●規?;a(chǎn),交貨周期短,標準單人箱可現貨供應。

●可按用戶要求集成有機溶劑吸附器、冰箱、氣壓機、加熱爐、顯微投影系統,加裝冷阱、低溫浴槽、溶劑凈化系統以及除塵系統、增壓系統、真空爐等。

●機械加工零件、箱體折彎焊接、整機組裝全部在南北儀器工廠完成。

●手套箱已經廣泛應用于鋰電池研發及生產、物理化學研究、粉末冶金、原子核技術、特種焊接、OLED和PLED研究、催化劑研究、醫藥行業、材料處理、特種燈研發及生產、精細化工、金屬有機、聚合材料等行業。

●手套箱設計美觀,結構緊湊,做工精細;設備運行穩定,可連續長期運轉;自動控制,操作簡單,運行維護成本低。

●手套箱主要由手套箱體、大小過渡艙、循環凈化系統、PLC控制系統、真空系統、顯示系統、測量系統等組成。

手套箱特點:

●快速除氧除水,可得水、氧含量≤1ppm(標準狀態下,空箱運行)

●可按用戶要求訂制,集成冰箱、氣壓機、加熱系統、顯微投影、真空爐、低溫浴槽、甩膠機、溶劑吸附系統等

手套箱技術描述:

1、手套箱功能:

●密閉循環

手套箱內的惰性氣體經循環風機和凈化器密閉循環,不斷地除水除氧

●自動控制再生

除水除氧材料可以再生和還原,再生和還原過程由程序控制

●自動清洗

手套箱內的氣氛通過自動控制的清洗閥門完成

●箱體壓力控制

手套箱內壓力通過PLC自動控制,工作壓力+/-10mbar內可以自由設定,超出+/-12mbar系統會自動保護

●真空泵自動控制

真空泵要求在系統需要時自動開啟、并可單啟動

2、主要組成和基本配置:

集成有封閉的箱體(帶有傾斜的操作面和安全玻璃前窗)、過渡艙、循環凈化單元(單柱或雙柱)、PLC控制及觸摸屏操作系統、真空系統、顯示系統、支架等,包括:

●304不銹鋼的箱體,厚度3mm,箱體尺寸:1220×700×930

●不銹鋼制成的真空過渡室,直徑370mm,長600mm;右置

●小的過渡室,直徑150mm,長度300mm,與大過渡室同側布置

●每個操作面安裝帶兩個手套口的前窗

●每個操作面包含兩個丁基橡膠手套

●每個操作面裝有1套照明系統(PHILIP雙燈管)

●箱內多功能電源接口

●高性能的循環風機

●真空泵

●PLC控制及觸摸屏操作系統

●多個盲板法蘭

●支架腳輪,高度可調節支承腿

●腳踏開關

●水分析儀(又稱露點儀)

●氧分析儀

●有機溶劑吸附器

1、主要參數:

1)可得水、氧含量≤1ppm(標準狀態下、空箱運行)

2)泄漏率:≤0.05VOL%/H

2、技術指標:

1)手套箱箱體

箱體:

材料:304不銹鋼,厚度3mm

內表面:不銹鋼拉絲處理

外表面:噴漆

內部尺寸:1220(長)×700(深)×900(高)

●前窗:傾斜的視窗,透明鋼化安全玻璃,厚度10mm

●手套口:材料為陽極氧化合金鋁,O型密封圈

●手套:丁基橡膠,厚度0.4mm,直徑為200mm,長度mm

●過濾器:規格0.3微米,氣體入口和氣體出口各1個

●擱物架:不銹鋼材料,內置2層

●箱體照明:熒光燈,外置在玻璃視窗前上方,雙燈管

●接口:備用接口四個

●電源接口:220V、1KW

2)大過渡艙

●過渡艙

尺寸:Φ370×600

材料:304不銹鋼

表面:內表面為拉絲處理,外表面噴漆(灰色)

●附件

滑動托盤:304不銹鋼

艙門:雙門,不銹鋼材料,豎直操作,氣彈簧提升機構

●控制

觸摸屏自動操作、高真空電磁閥

3)小過渡艙

●過渡艙

尺寸:Φ150×300

材料:304不銹鋼

表面:內表面為拉絲處理,外表面噴漆

●附件

艙門:雙門,螺紋鎖緊

●控制

法國樂可力手動閥手動操作

4)氣體凈化循環系統

●凈化柱

功能:氣體密閉,除水、除氧

容器材料:304不銹鋼

凈化材料:銅觸媒:10Kg; 分子篩:18Kg

凈化能力:除氧36L; 除水:2.5Kg

水氧指標:氧指標可小于1ppm,水露點可小于1ppm

●循環系統

工作氣體:氮?dú)?、氬?/p>

循環能力:集成風機流量90m3/h,變頻控制

●再生

操作:PLC自動控制再生過程

再生氣體:工作氣體與氫氣混合氣體(氫氣為5-10%)

●閥門

主閥:DN40KF,高真空電磁閥

控制閥:高真空電磁閥

5)控制系統:

●功能:采用PLC控制,控制循環系統、凈化材料再生還原、洗氣、箱體壓力等。

●壓力控制:采用微差壓壓力變送器控制箱體壓力工作壓力+/-10mbar內可以自由設定,超出+/-12mbar系統自動保護;

6)顯示系統:彩色觸摸屏顯示

7)真空系統控制情況

真空泵,可觸摸屏手動或通過PLC自動啟動,流量240L/min,可對過渡艙等抽真空,并保持箱體壓力平衡。

8)手套箱選件

●氧分析儀

離子流探頭,觸摸屏顯示

測量范圍:0~990ppm

高精度,精度:+/-2%

●水分析儀

又稱露點儀

觸摸屏顯示

測量范圍:0~990ppm

高精度,精度:+/-2%

●有機溶劑吸附器

與主循環管道并聯,手動閥門控制,循環氣體可優先通過吸附器,吸附揮發的有機溶劑

9)可根據具體要求添置其他配置
